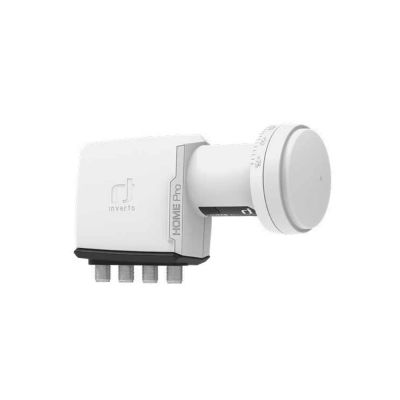

Konwerter Quad Inverto HOME Pro IDLP-QDL413
- Obserwuj produkt:
- Kod: 05269
- Producent: INVERTO
-
Dostępność:
dostępny
-
Historia ceny
- szt.
- Cena netto: 72,36 zł / szt. 89,00 zł / szt.
Konwerter Quad Inverto HOME Pro IDLP-QDL413-HMPRO-OPN
HOME Pro
Quad Universal 40mm PLL
LNB
IDLP-QDL413-HMPRO-OPN
Item: 6542
LNB został zaprojektowany z
myślą o globalnym rynku DTH, oferując konkurencyjne rozwiązanie z pełną ochroną
przed zakłóceniami 4G/LTE/5G. Wykorzystuje nowoczesny chipset oraz
zoptymalizowaną konstrukcję falowodu, zapewniając wysoką jakość odbioru sygnału
satelitarnego. Umożliwia odbiór z jednego satelity i dystrybucję sygnału do
dwóch tunerów (lub jednego tunera podwójnego PVR). Obsługuje transmisje HD/UHD,
charakteryzuje się bardzo dobrymi parametrami RF, niskim poborem mocy oraz
wysoką odpornością na interferencje LTE/5G. Produkowany zgodnie z
rygorystycznymi normami jakości, stanowi idealne rozwiązanie dla operatorów DTH
i instalacji odbiorczych na całym świecie.
Najważniejsze cechy
- Niski szum fazowy, zgodność z DVB‑S2X (HD/UHD)
- Bardzo niski współczynnik szumów
- Niski pobór mocy
- Wysoka izolacja polaryzacji krzyżowej
- Wysoka stabilność częstotliwości
| Parametr | Wartość |
| Zakres częstotliwości wejściowej | 10.7 GHz – 12.75 GHz |
| Zakres częstotliwości wyjściowej | 950 MHz – 2150 MHz |
| Częstotliwość LO (pasmo dolne) | 9.75 GHz |
| Częstotliwość LO (pasmo górne) | 10.6 GHz |
| Współczynnik szumów | 0.3 dB typ. (0.7 dB maks.) |
| Dokładność częstotliwości LO @ 25°C | ±500 kHz maks. |
| Dryft temperaturowy LO | ±1.0 MHz maks. |
| Szum fazowy LO @ 10 kHz | -80 dBc/Hz maks. |
| Wzmocnienie konwersji | 55 dB min. |
| Pofalowanie wzmocnienia (26 MHz) | ±0.75 dB |
| Tłumienie częstotliwości lustrzanych | 40 dB min. |
| Intermodulacja 3. rzędu (ICP3) | 10 dBm min. |
| Punkt kompresji 1 dB (na wyjściu) | 0 dBm min. |
| Izolacja polaryzacji krzyżowej | 22 dB typ. |
| Sygnał sterujący Ca (V) | 11.0 V – 14.0 V |
| Sygnał sterujący Cb (H) | 16.0 V – 20.0 V |
| Sygnał sterujący Cc (przełączanie pasma) | 22 kHz ±4 kHz, 0.4–0.8 V pp |
| VSWR wyjścia | 2.5 : 1 |
| Poziom sygnałów niepożądanych w paśmie | -60 dBm maks. |
| Pobór prądu | 240 mA maks. @ 11–20 VDC |
| Temperatura pracy | -30°C – +60°C |
| Impedancja wyjściowa | 75 Ω |
| Typ złącza wyjściowego | F (żeńskie) |
| Zalecany współczynnik F/D czaszy | 0.6 |
| Masa | 140 g |
