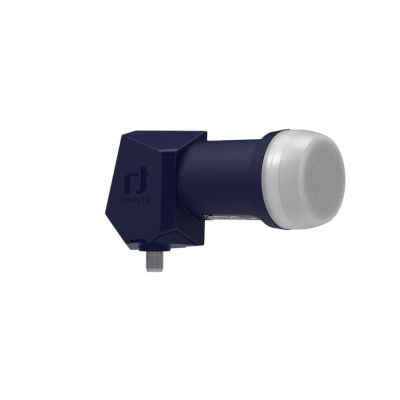

Konwerter Single Inverto Premium IDLP-SNL413

  • szt.
  • Cena netto: 26,83 zł / szt. 33,00 zł / szt.
Konwerter Single Inverto Premium IDLP-SNL413 - DVB-S2 HD/4K/8K

Premium
Single 40mm PLL LNB
IDLP-SNL413-PREMU-OPN
Item: 6518

Główne cechy:

  • Niski poziom szumów fazowych, zgodność z DVB-S2 (HD i UHD)
  • Niskie zużycie energii
  • Wysoka izolacja polaryzacji
  • Stabilność wysokich częstotliwości

Specyfikacja techniczna
Niski zakres częstotliwości wejściowej pasma 10,7 GHz ~ 11,7 GHz
Niski zakres częstotliwości wyjściowej pasma 950 MHz ~ 1950 MHz
Częstotliwość LO w niskim paśmie 9,75 GHz
Wysoki zakres częstotliwości wejściowej pasma 11,7 GHz ~ 12,75 GHz
Wysoki zakres częstotliwości wyjściowej pasma 1100 MHz ~ 2150 MHz
Wysokie pasmo częstotliwości LO 10,6 GHz
Współczynnik hałasu 0,2 dB typowo (maks. 0,7 dB)
Dryft temperatury LO ±2,0 MHz maks.
Dokładność początkowa LO ±500 kHz maks.
Szum fazowy LO @ 1 kHz -70 dBc/Hz
Szum fazowy LO @ 10 kHz -80 dBc/Hz
Szum fazowy LO @ 100 kHz -90 dBc/Hz
Szum fazowy LO @ 1 MHz -100 dBc/Hz
Zysk konwersji 57 dB ~ 67 dB
Tętnienie wzmocnienia (szerokość pasma ponad 26 MHz) 1 dB maks. (od szczytu do szczytu)
Zmienność wzmocnienia (w pełnym paśmie) 4 dB maks. (od szczytu do szczytu)
Odrzucenie obrazu 40 dB min.
Intermodulacja 3. rzędu - ICP3 +10 dBm min
Punkt kompresji 1 dB (@ wyjście) 0 dBm min.
Izolacja polaryzacji krzyżowej 22 dB min.
Sygnał sterujący Ca (V) 10,0 V ~ 14,0 V
Sygnał sterujący Cb (H) 16,0 V ~ 20,0 V
Sygnał sterujący Cc (przełączanie pasm) 22 kHz ± 4 kHz, 0,4 V – 0,8 V pp
Wyjście VSWR 2.0 : 1 maks.
W paśmie fałszywy poziom -65 dBm maks.
Pobór prądu 100 mA maks. (10 VDC ~ 20 VDC)
Temperatura -30 °C ~ +60 °C
Impedancja wyjściowa 75 Ω (typ F)
Typ złącza wyjściowego Typ F (żeński)
