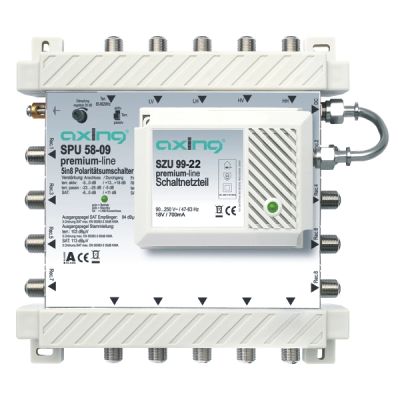

Multiswitch 5/08 SPU 58-09

  • Kod: 002545
  • Producent: AXING
  • Kod producenta: 7611682001464
  • Dostępność: ostatnie sztuki ostatnie sztuki

  • Historia ceny
  • szt.
  • Cena netto: 337,40 zł / szt. 415,00 zł / szt.
Multiswitch 5/8/5 SPU 58-09 AXING, zakres 5-65/85-862/950-2200MHz, tryb naziemnej aktywny/pasywny 23-25dB/-5-0dB, tłumienie na wyjściu SAT -6-0dB. Przelot naziemna aktywny/pasywny wzmocnienie 13-18dB/tłumienie -5dB, SAT wzmocnienie 11dB.

Active multiswitches, 5 in 4, 6, 8, 10 or 16

active satellite and terr. path (SPU 54-09 only SAT active)

terrestric adjustable and switchable to passive

compact design due to front-side SMPS (mountable up to 10 m from multiswitch)

cascadable . suitable for return path

suitable for Quad LNB

Model

SPU 54-09

SPU 56-09

SPU 58-09

SPU 510-09

SPU 516-09

Frequency range (return path/terrestrial/SAT)

5...65 MHz/85...862 MHz/950...2200 MHz

Inputs/Outputs

5/-

5/5

Subscriber ports

4

6

8

10

16

Gain/tap

terrestrial active

-

-5...-2 dB

-5...0 dB

-5...0 dB

-5...0 dB

terrestrial passive

-20 dB

-22...-27 dB

-23...-25 dB

-23...-25 dB

-23...-25 dB

SAT

-3...+3 dB

-3...+2 dB

-6...0 dB

-6...0 dB

-6...0 dB

Output level SAT receiver

94 dBµV

Gain trunk

terrestrial active

-

+12...+20 dB

+13...+18 dB

+13...+18 dB

+13...+18 dB

terrestrial passive

-

-5 dB

SAT

-

+13 dB

+11 dB

Output level trunk (terr.1/SAT2)

-

103/113 dBµV

Attenuator adjustment range (terr.)

-

20 dB

Switching isolation

>26 dB

Isolation (trunk lines/outputs)

>26 dB

Rejection (SAT/terr.)

>40 dB

Connectors

F

Switching power supply

90...250 V~ / 47-63 Hz 18 V=/0,7A

Power consumption terr. active (without/with LNB supply)

-

typ. 5/12 W

Power consumption terr. passive (without/with LNB supply)

typ. 1,5/9 W

typ. 3/10 W

Power indicator

LED

Ground connection

Screw terminal

Dimensions appr mm

170 × 145 × 85

170 × 190 × 85

170 × 255 × 85
